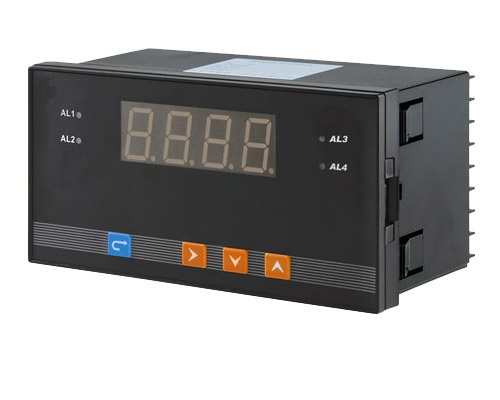

智能显示控制仪AMK10X

1、工业级ARM单片机、美国POWER电源管理芯片，能长期、稳定、可靠的工作

2、热电阻、热电偶全量程测量，标准电流、标准电压量程任意设定

3、两路继电器报警输出，上限、下限，区间内、区间外四种报警方式可选

4、高速模拟量变送输出，变送范围可选，壳兼容各种模拟量采集模块

5、记忆型手动模拟量变送输出，可当一般信号源使用，方便现场设备调试

6、模块化设计，可方便的选择模拟量变送输出和RS485通讯输出

1、工作电源：AC/DC86～265V（高压型）DC24V(直流低压型）

2、变送精度：0.5%FS

3、采样速率：5/秒

4、输入信号：

输入信号	代码	输入信号	代码
T型热电偶	t-t	Cu50热电阻	cu50
R型热电偶	t-r	0-375Ω电阻	375
J型热电偶	t-j	DC0-75mV	0-75
WAR325热电偶	t-w	DC0-30mV	0-30
B型热电偶	t-b	DC0-5V	5u
S型热电偶	t-s	DC0-10V	10u
K型热电偶	t-k	DC0-20mA	0-20
E型热电偶	t-e	DC0-10mA	0-10
Pt100热电阻	p100	DC4-20mA	4-20
Cu50热电阻	cu50	手动输出	OUT

5、馈电输出：DC24V/60mA(精密稳压，带输出短路保护)

6、变送输出：0～20mA、4～20mA、0-10V

7、通讯规则：RS485(RTU协议）

8、继电器触点：AC250V  7A

9、工作温度：-10～50℃

型号	外形尺寸（mm)	开孔尺寸(mm)
AMK102	48×48×110	48×48
AMK104	96×48×110	96×48
AMK105	72×72×110	72×72
AMK106	96×96×110	96×96
AMK108	160×80×85	160×80
